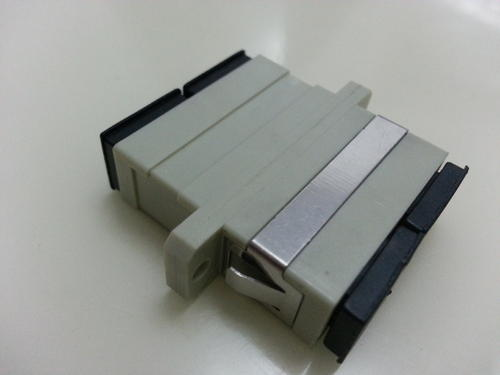

光纖耦合器的常用技術指標比如插入損耗，是指每一路輸出我相對于輸入光損失的dB數，其數學表達式為:Ai=-10lg Pouti/Pin 。光纖耦合器又稱光纖適配器，又稱光纖法蘭，光網絡系統也需要將光信號進行耦合、分支、分配，那么這就需要光纖耦合器來實現。
光纖耦合器的常用技術指標
1、插入損耗。
光纖耦合器的插入損耗是指每一路輸出我相對于輸入光損失的dB數，其數學表達式為:Ai=-10lg Pouti/Pin ，其中Ai是指第i個輸出口的插入損耗;Pouti是第i個輸出端口的光功率;Pin是輸入端的光功率值。
2、附加損耗。
附加損耗定義為所有輸出端口的光功率總和相對于輸入光功率損失的DB數。值得一提的是，對于光纖耦合器，附加損耗是體現器件制造工藝質量的指標，反映的是器件制作過程的固有損耗，這個損耗越小越好，是制作質量?jī)?yōu)劣的考核指標。而插入損耗則僅表示各個輸出端口的輸出功率狀況，不僅有固有損耗的因素，更考慮了分光比的影響。因此不同的光纖耦合器之間，插入損耗的差異并不能反映器件制作質量的優劣。對于1*N單模標準型光纖耦合器附加損耗如下表所示:
分路數 2 3 4 5 6 7 8 9 10 11 12 16
附加損耗DB 0.2 0.3 0.4 0.45 0.5 0.55 0.6 0.7 0.8 0.9 1.0 1.2
3、分光比
分光比定義為光纖耦合器各輸出端口的輸出功率比值，在系統應用中，分光比的確定是根據實際系統光節點所需的光功率的多少，確定合適的分光比(平均分配的除外)，光纖耦合器的分光比與傳輸光的波長有關，例如一個光分路在傳輸1.31 微米的光時兩個輸出端的分光比為50:50;在傳輸1.5μm的光時，則變?yōu)?0:30(之所以出現這種情況，是因?yàn)楣饫w耦合器都有一定的帶寬，即分光比基本不變時所傳輸光信號的頻帶寬度)。所以在訂做光纖耦合器時一定要注明波長。
光纖耦合器的簡介
1、是一種實現光信號功率在不同光纖間的分配或組合的光器件，利用不同光纖面緊鄰光纖芯區中導波能量的相互交換作用構成。
2、按所采用的光纖類型可分為多模光纖、單模光纖和保偏光纖耦合器等。
3、屬于光被動元件領域，在電信網路、有線電視網路、用戶回路系統、區域網路中都會應用到。
以上是”光纖耦合器有哪些指標,含義是什么?”的介紹，有相關問題請隨時聯系我們。
